组网模式解决方案

以互联网和物联网技术为依托，运用采集器实时采集加油站进销数据,通过无线LORA自组网形式将数据汇集到数据网关，对油进销实时监控，规避偷逃税，减少税收流失，规范税收秩序。

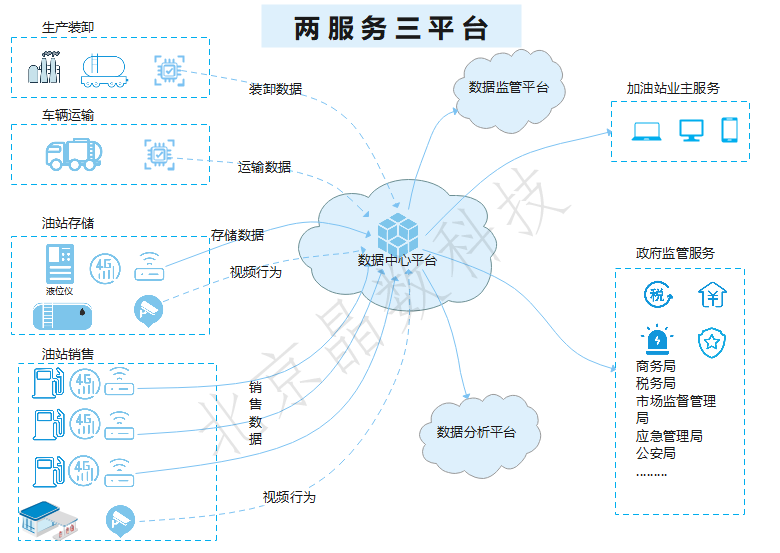

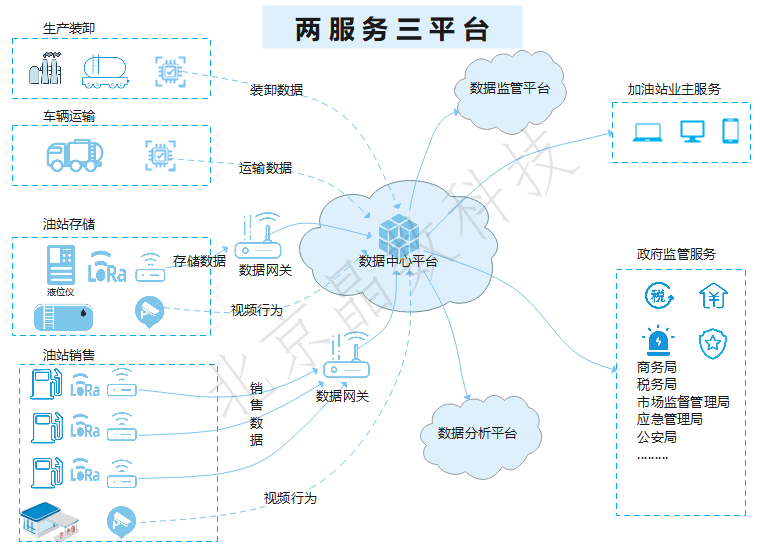

组网模式

以互联网和物联网技术为依托，运用采集器实时采集加油站进销数据,通过无线LORA自组网形式将数据汇集到数据网关

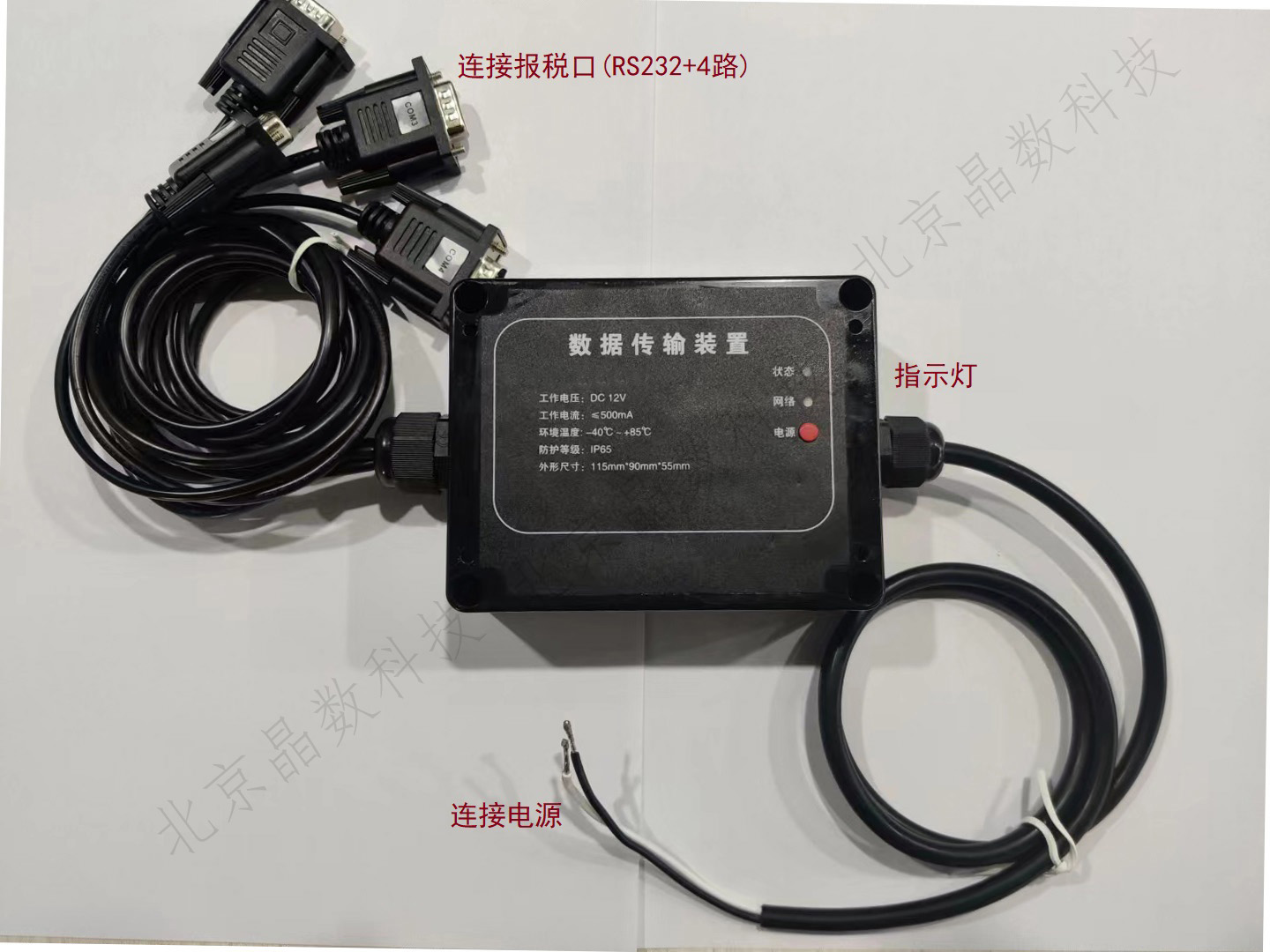

数据采集器

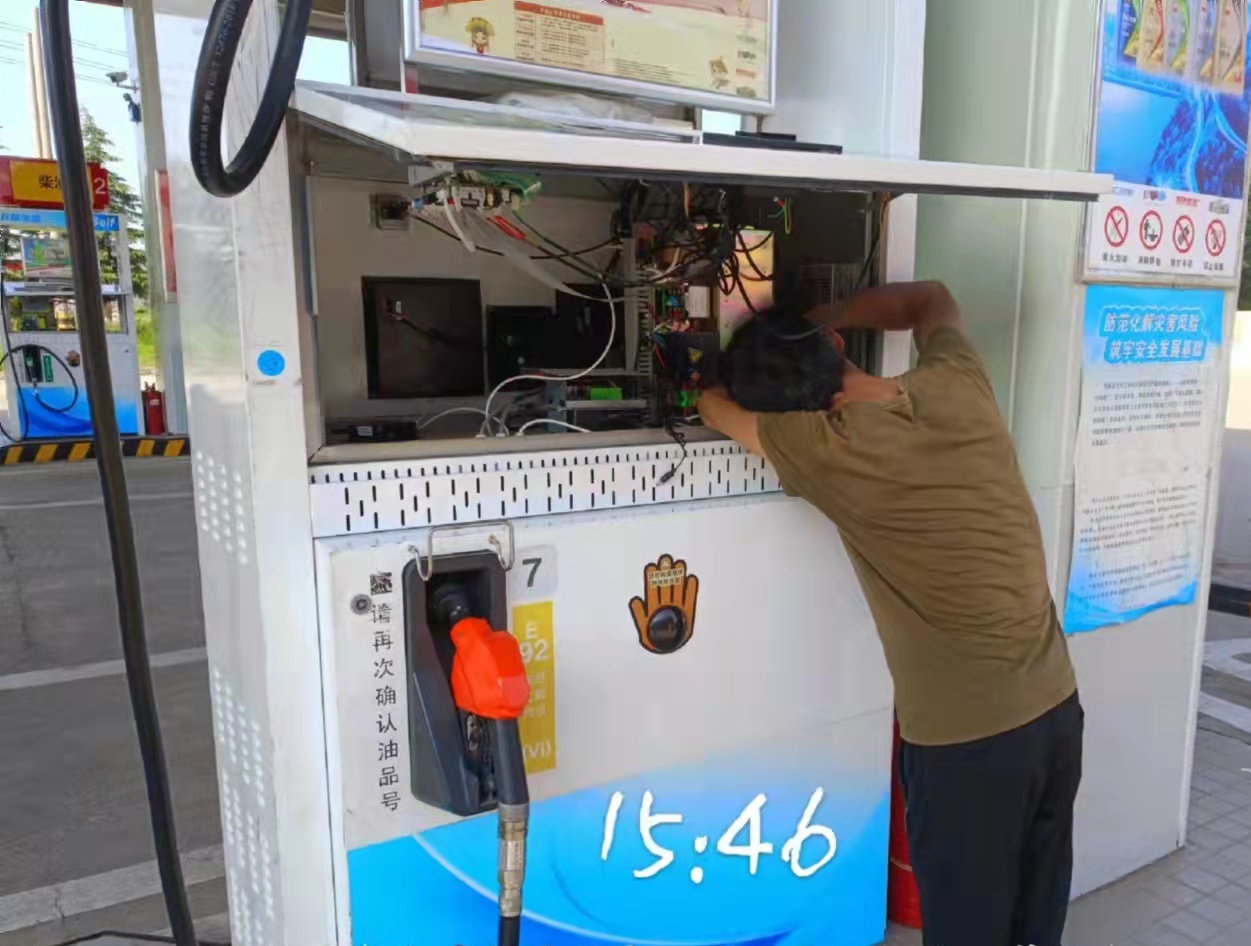

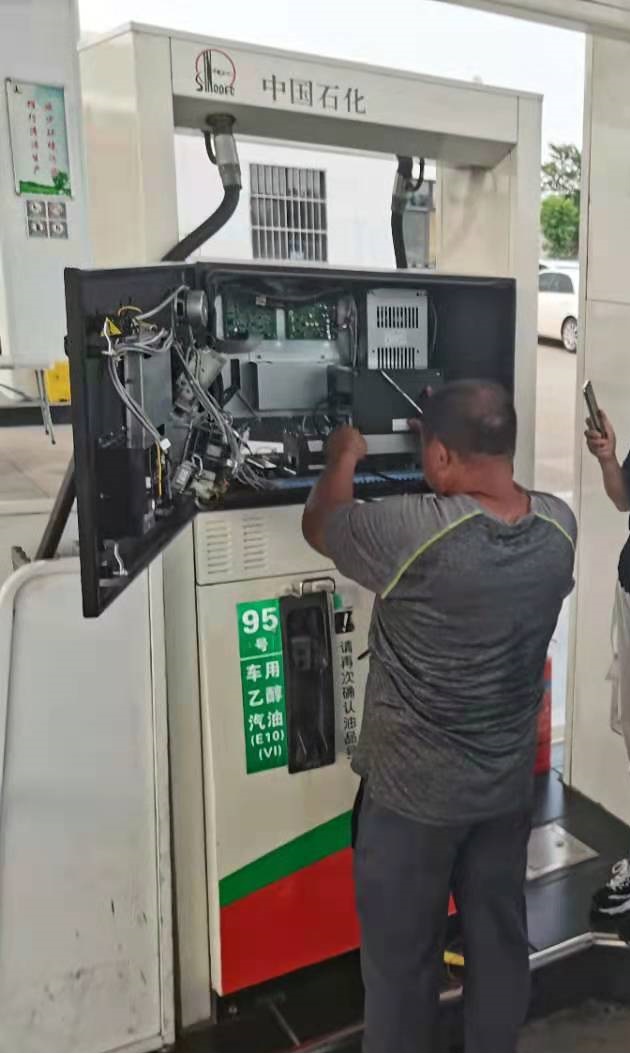

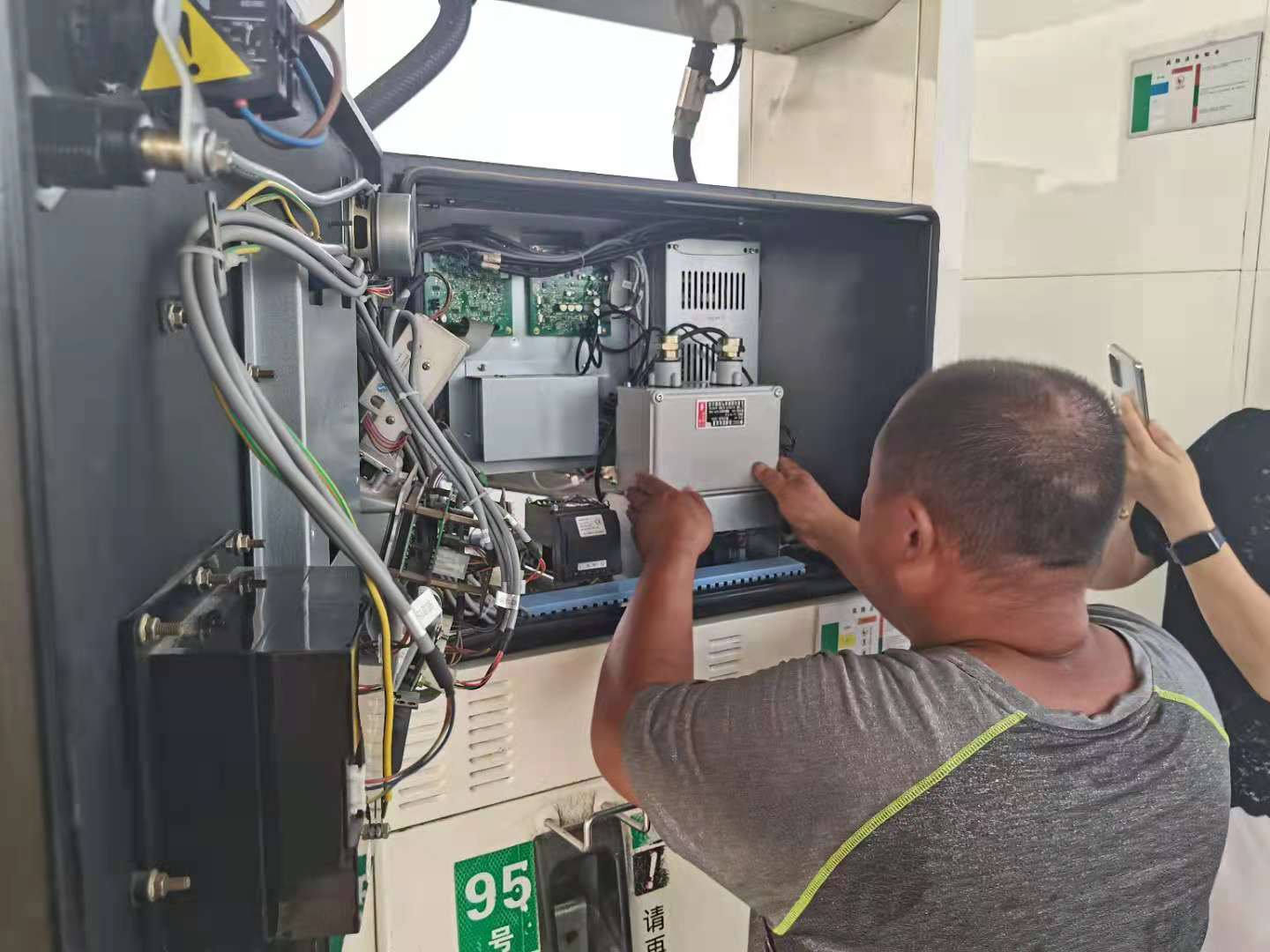

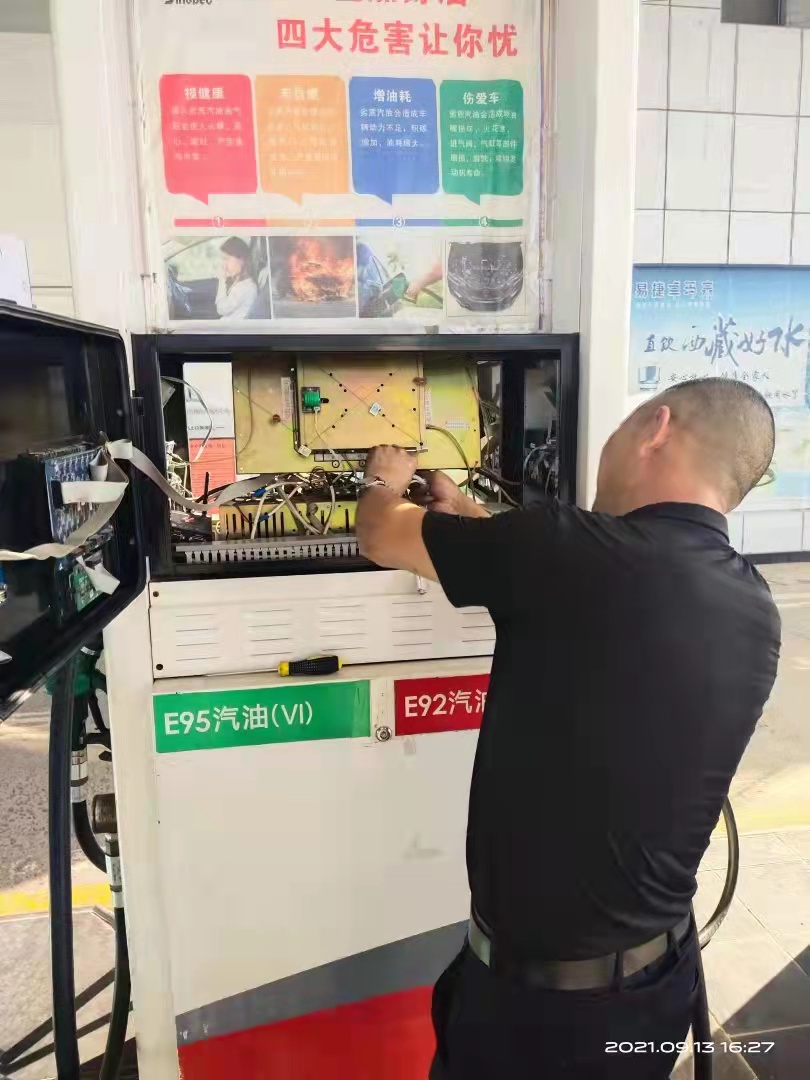

数据采集器连接加油机报税口，支持连接4个报税口。

加油机数据采集设备

采集设备具有电磁兼容测试、防爆安全等认证。

技术参数

01. 数据采集协议支持国家税务总局税控加油机报税接口协议

02. 数据传输协议支持TCP/http协议，接入物联网平台

03. 网络：采集器支持4G或5G网络直连，发射功率≦33/30dBm±2dB；供电电压：5V-12V

04. 支持频段：GSM B3/8；TDS B34/39；WCDMA B1/5/8；FDD LTE B1/3/5/8；TD-LTE B38/39/40/41

05. 数据采集端口形式支持RS232通信接口，且一台设备支持4个税控口

06. 支持新版加油机税控主板加密协议；采集器内置集成防作弊监控装置

07. 采集设备主核心板采用ARM Cortex-A7内核，至少1G及以上运行频率，采用eMMC存储方式至少8G的存储空间

08. 支持断电数据存储，上电自动续传，支持设备远程监控和故障告警

09. 工作环境：-40℃~70℃；存储温度：-40℃~80℃；防护等级：IP67及以上；支持多种形式的状态灯，展示不同的状态

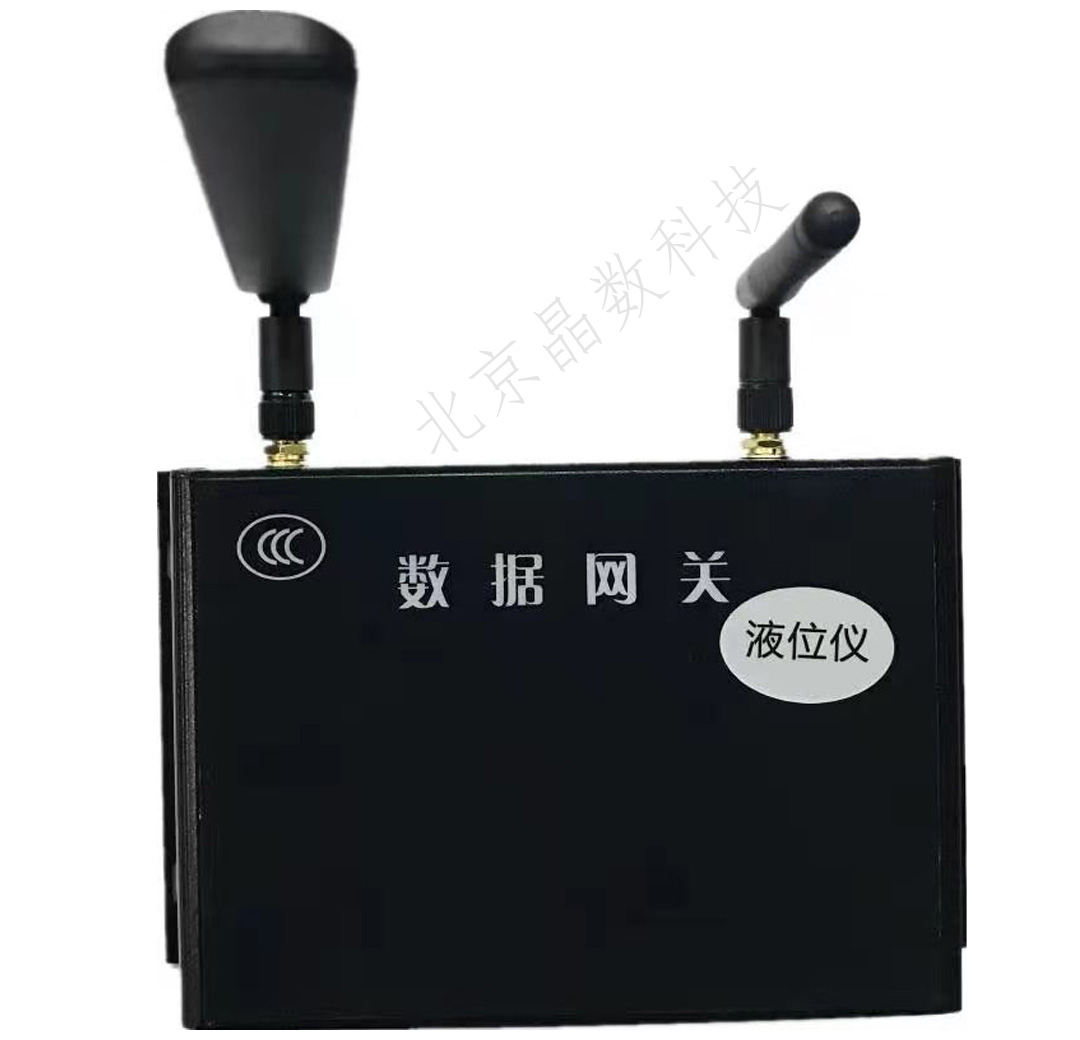

数据汇聚网关

加油站数据汇聚网关包括加油机数据网关和液位仪数据网关。

技术参数

01. 通信网络：集成 TCP/UDP/MQTT协议

02. 感知网络：LoRa自组网

03. 在线监测支持：心跳包技术，智能防掉线，掉线自动重拨

04. 非易失存储器：支持网络远程参数配置，支持掉电保存

05. 异常恢复：支持远程重启

06. 远程升级：支持网络远程升级，回滚

07. 供电：额定电压：DC5-12V，额定电流≤0.1A，额定功率≤0.3W

08. 工作环境：推荐工作温度：-40℃～70℃，存储温度：-40℃～85℃，湿度：20%~90%无凝露，大气压力：86~106KPa

09. 接口：三线RS232串口，支持常用波特率

10. 联网模组：支持频段： WCDMA:B1/B8、FDD:B1/B3/B5/B8、TDD:B34/B38/B39/B40/B41；内嵌协议：TCP/UDP/MQTT；一般特性：天线接口特性阻抗≤50 Ω

11. 无线电模组：支持LoRa/FSK，调制频率范围 137～525Mhz，空中速率 0.018～37.5Kbps，数据加密传输，发射功率≤20dBm，-138dBm 接收灵敏度，3500 米传输距离，1.8～3.6V 电源供电，休眠电流≤0.7μA，天线接口特性阻抗≤50 Ω
